ROF Elektrooptický modulátor 1550nm AM série Intenzita modulátoru 40G
Funkce
* Ztráta nízké vložení
* Vysoká šířka pásma
* Nízké napětí poloviční vlny
* Možnost přizpůsobení
Aplikace
⚫ Systémy ROF
⚫ Distribuce kvantových klíčů
⚫ Systémy snímání laseru
⚫ Modulace bočního pásma
| ROF-Am série | ROF-AM-07 | ROF-AM-08 | ROF-Am-10 | ROF-Am-13 | ROF-Am-15 | |||
| Provozní vlnová délka | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| Šířka pásma | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
| Ztráta vložení | ＜ 5dB | ＜ 5dB | ＜5dB | ＜5dB | ＜4db | |||
| Poměr vyhynutí @dc | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF (1 kHz) | ＜ 3V | ＜ 3V | ＜ 4V | <3,5V | ＜6V | <5V | ||
| VΠ @Bias | ＜3.5V | ＜3.5V | ＜ 5V | <5V | <8V | <7V | ||
Objednávání informací
| ROF | AM | XX | Xxg | XX | XX | XX |
| Typ: Am --- modulátor intenzity | Vlnová délka: 07 --- 780nm 10 --- 1060nm 13 --- 1310nm 15 --- 1550nm | Šířka pásma ： 10 GHz 20 GHz 40 GHz 50 GHz
| Monitor PD: PD --- S PD | Typ vlákna in-out ： PP --- PM/PM
| Optický konektor ： FA --- FC/APC FP --- FC/PC SP --- Přizpůsobení |
R-AM-15-40G
Modulátor intenzity 40 GHz
| Parametr | Symbol | Min | Typ | Max | Jednotka | ||||
| Optické parametry | |||||||||
| Provozní vlnová délka | l | 1530 | 1550 | 1565 | nm | ||||
| Ztráta vložení | IL | 4 | 5 | dB | |||||
| Optická ztráta návratnosti | Orl | -45 | dB | ||||||
| Přepínač vyhynutí @DC | Er@dc | 20 | 23 | 45 | dB | ||||
| Poměr dynamického vyhynutí | Der | 13 | dB | ||||||
| Optické vlákno | Vstuppřístav | Panda PM Fujikura SM | |||||||
| výstupní port | Panda PM Fujikura SM | ||||||||
| Rozhraní optických vláken | FC/PC 、 FC/APC nebo uživatel | ||||||||
| Elektrické parametry | |||||||||
| Provozní šířka pásma„-3db） | S21 | 28 | 30 | GHz | |||||
| Napětí poloviční vlny VPI | RF | @50 kHz |
| 4.5 | 5 | V | |||
| Zaujatost | @Bias |
| 6 | 7 | V | ||||
| Ztráta elektrické návratnosti | S11 | -12 | -10 | dB | |||||
| Impedance vstupu | RF | ZRF | 50 | W | |||||
| Zaujatost | ZZaujatost | 1M | W | ||||||
| Elektrické rozhraní | V(F) | ||||||||
Omezení podmínek
| Parametr | Symbol | Jednotka | Min | Typ | Max |
| Vstup optický výkon | Pin, max | DBM | 20 | ||
| Vstupní výkon RF | DBM | 28 | |||
| napětí zkreslení | VBIAS | V | -15 | 15 | |
| Provozní teplota | Top | ℃ | -10 | 60 | |
| Teplota skladování | Tst | ℃ | -40 | 85 | |
| Vlhkost | RH | % | 5 | 90 |

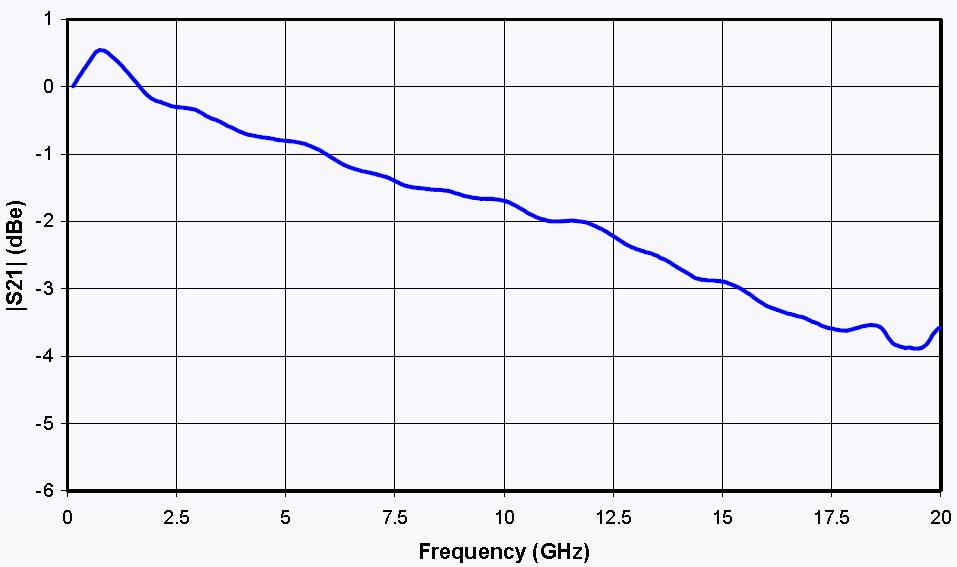

S21 křivka
& S11 křivka
Křivky S21 & S11
Mechanický diagram
| PŘÍSTAV | Symbol | Poznámka |
| V | Optický vstupní port | PM vlákno (125 μm/250 μm) |
| Ven | Optický výstupní port | Možnost PM a SMF |
| RF | RF vstupní port | SMA (F) |
| Zaujatost | Řídicí port zkreslení | 1,2 zkreslení, 34 n/c |
