Ultra kompaktní IQ modulační regulátor předpětí Automatický regulátor předpětí
Funkce
• Poskytuje tři předpětí pro IQ modulátory Nezávislé na modulačním formátu:
• Ověřeno QPSK, QAM, OFDM, SSB
•Plug and Play:
Není nutná manuální kalibrace, vše automatické
• Ramena I a Q: ovládání v režimech Peak a Null. Vysoký poměr extinkce: max. 50 dB1.
• Rameno P: ovládání v režimech Q+ a Q- Přesnost: ± 2◦
• Nízký profil: 40 mm (Š) × 28 mm (H) × 8 mm (V)
• Vysoká stabilita: plně digitální implementace Snadné použití:
• Ruční ovládání pomocí miniaturní propojky Flexibilní provoz OEM přes UART2
• Dva režimy pro zajištění předpětí: a. Automatické řízení předpětí b. Uživatelsky definované předpětí
Aplikace
•LiNbO3 a další IQmodulátory
• QPSK, QAM, OFDM, SSB atd.
• Koherentní přenos
Výkon

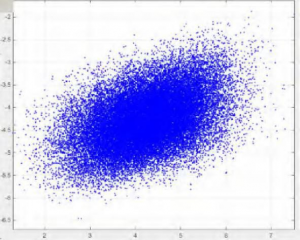

Obrázek 1. Souhvězdí (bez regulátoru)
Obrázek 2. Konstelace QPSK (s regulátorem)

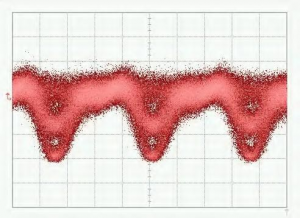

Obrázek 3. Vzor QPSK-Eye
Obrázek 5. Konstelační vzor 16-QAM
Obrázek 4. Spektrum QPSK
Obrázek 6. Spektrum 16-QAM
Specifikace
| Parametr | Min. | Typ | Max | Jednotka |
| Kontrolní výkon | ||||
| Ramena I a Q jsou ovládánaNull (minimální) neboVrchol (maximum) bod | ||||
| Poměr vymírání | MER1 | 50 | dB | |
| P rameno je ovládánoQ+(vpravo) kvadratura) neboQ-( vlevo kvadratura) bod | ||||
| Přesnost u čtyřúhelníku | −2 | +2 | stupeň2 | |
| Doba stabilizace | 15 | 20 | 25 | s |
| Elektrický | ||||
| Kladné napájecí napětí | +14,5 | +15 | +15,5 | V |
| Kladný výkonový proud | 20 | 30 | mA | |
| Záporné napájecí napětí | -15,5 | -15 | -14,5 | V |
| Záporný výkonový proud | 8 | 15 | mA | |
| Rozsah výstupního napětí | -14,5 | +14,5 | V | |
| Amplituda chvění | 1%Vπ | V | ||
| Optický | ||||
| Vstupní optický výkon3 | -30 | -8 | dBm | |
| Vstupní vlnová délka | 1100 | 1650 | nm | |
1. MER označuje extinkční poměr modulátoru. Dosažený extinkční poměr je obvykle extinkční poměr modulátoru uvedený v datovém listu modulátoru.
2. Upozorňujeme, že vstupní optický výkon neodpovídá optickému výkonu ve vybraném bodě předpětí. Vztahuje se na maximální optický výkon, který může modulátor dodat regulátoru, když se předpětí pohybuje v rozmezí od −Vπ do +Vπ.
Uživatelské rozhraní
Obrázek 5. Sestava
| Skupina | Operace | Vysvětlení |
| Obnovit | Vložte propojku a po 1 sekundě ji vytáhněte | Resetujte ovladač |
| Moc | Zdroj napájení pro regulátor předpětí | V- připojuje zápornou elektrodu napájecího zdroje |
| V+ připojuje kladný pól napájecího zdroje | ||
| Střední port se připojuje k uzemňovací elektrodě | ||
| Polární1 | PLRI: Vložení nebo vytažení propojky | bez propojky: nulový režim; s propojkou: špičkový režim |
| PLRQ: Vložení nebo vytažení propojky | bez propojky: nulový režim; s propojkou: špičkový režim | |
| PLRP: Vložení nebo vytažení propojky | bez propojky: režim Q+; s propojkou: režim Q- | |
| LED | Neustále zapnuté | Práce ve stabilním stavu |
| Zapnutí/vypnutí nebo vypnutí/zapnutí každých 0,2 s | Zpracování dat a hledání kontrolního bodu | |
| Zapnutí/vypnutí nebo vypnutí/zapnutí každou 1 s | Vstupní optický výkon je příliš slabý | |
| Zapnutí/vypnutí nebo vypnutí/zapnutí každé 3 sekundy | Vstupní optický výkon je příliš silný | |
| Pokračování2 | Připojte se k fotodiodě | Port PD připojuje katodu fotodiody |
| Port GND připojuje anodu fotodiody. | ||
| Předpětí | In, Ip: Předpětí pro I-ramennou část | Ip: Kladná strana; In: Záporná strana nebo uzemnění |
| Qn, Qp: Předpětí pro rameno Q | Qp: Kladná strana; Qn: Záporná strana nebo uzemnění | |
| Pn, Pp: Předpětí pro rameno P | Pp: Kladná strana; Pn: Záporná strana nebo uzemnění | |
| UART | Ovládání regulátoru přes UART | 3.3: Referenční napětí 3,3 V |
| GND: Uzemnění | ||
| RX: Příjem z řídicí jednotky | ||
| TX: Vysílání řídicí jednotky |
1 Polární hodnota závisí na systémovém RF signálu. Pokud v systému není RF signál, polární hodnota by měla být kladná. Pokud má amplituda RF signálu větší než určitou úroveň, polární hodnota se změní z kladné na zápornou. V tomto okamžiku se nulový bod a bod vrcholu vzájemně přepnou. Bod Q+ a bod Q- se také vzájemně přepnou. Přepínač polárního bodu umožňuje uživateli změnit polární hodnotu.
přímo bez změny operačních bodů.
2Je třeba zvolit pouze jednu možnost: použití řídicí fotodiody nebo použití modulační fotodiody. Použití řídicí fotodiody pro laboratorní experimenty se doporučuje ze dvou důvodů. Za prvé, řídicí fotodioda má zaručené vlastnosti. Za druhé, je snazší nastavit intenzitu vstupního světla. Pokud používáte interní fotodiodu modulátoru, ujistěte se, že výstupní proud fotodiody je striktně úměrný vstupnímu výkonu.
